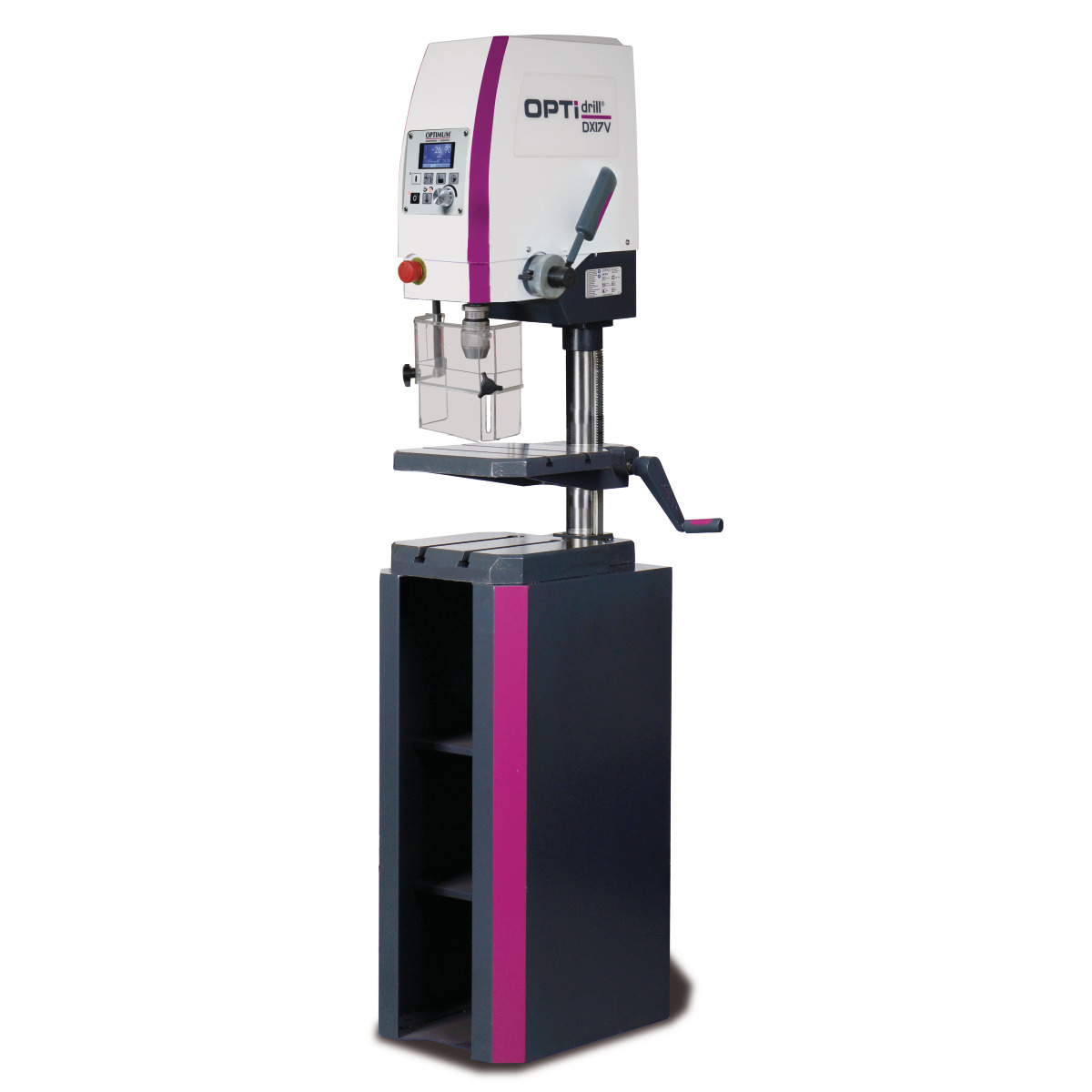

Tischbohrmaschine Optimum OPTIdrill DX 17V
Tischbohrmaschine Optimum OPTIdrill DX 17V
Produktnummer:
5203010004
Tischbohrmaschine Optimum OPTIdrill DX 17V
EAN-Nr.:
4030635035982
Zur Produktbeschreibung
Produktinformationen "Tischbohrmaschine Optimum OPTIdrill DX 17V"
Tischbohrmaschine mit stufenlos einstellbarer Drehzahlregelung. Highlight der Maschine - die menügesteuerte Bedienung der Arbeitsmodi Bohren/Gewindeschneiden.
Ausstattungsdetails:
- Beste Kraftübertragung durch Aluminium-Riemenscheiben
- Not-Halt-Schlagschalter
- Bohrspindel mit Präzisionskugellagern
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen

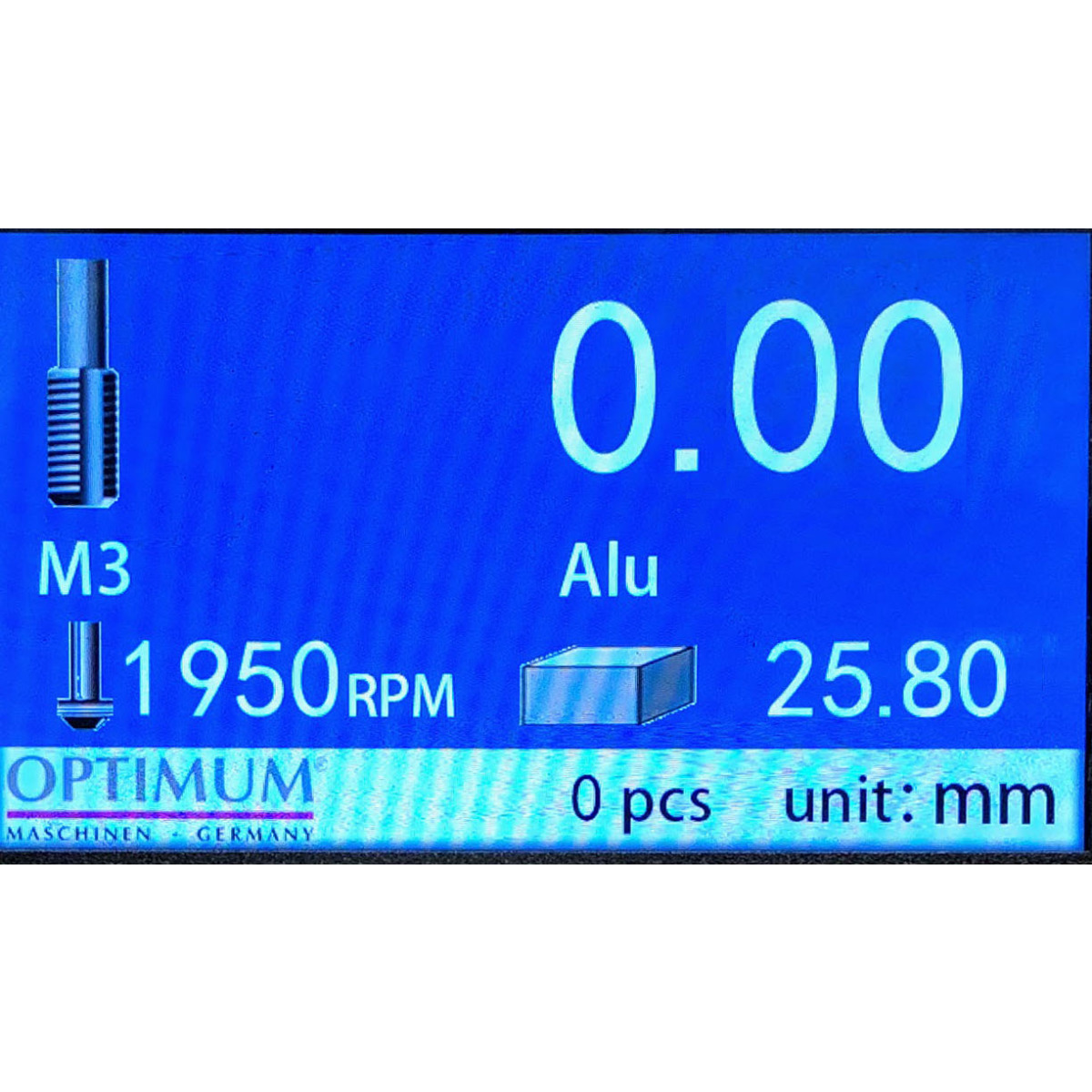

- Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
- Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
- Gewindeschneidmodus
- Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
- Digitaler Referenzpunkt
- Digitaler Teilezähler
- Akustisches Signal bei Erreichen der Bohrtiefe
- Reduzierte Drehzahl im Gewindeschneidmodus
- Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz
- Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Bohrtisch wegschwenkbar
- Massive Grundplatte mit parallel verlaufenden T-Nuten
Ausstattungsdetails:
Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.

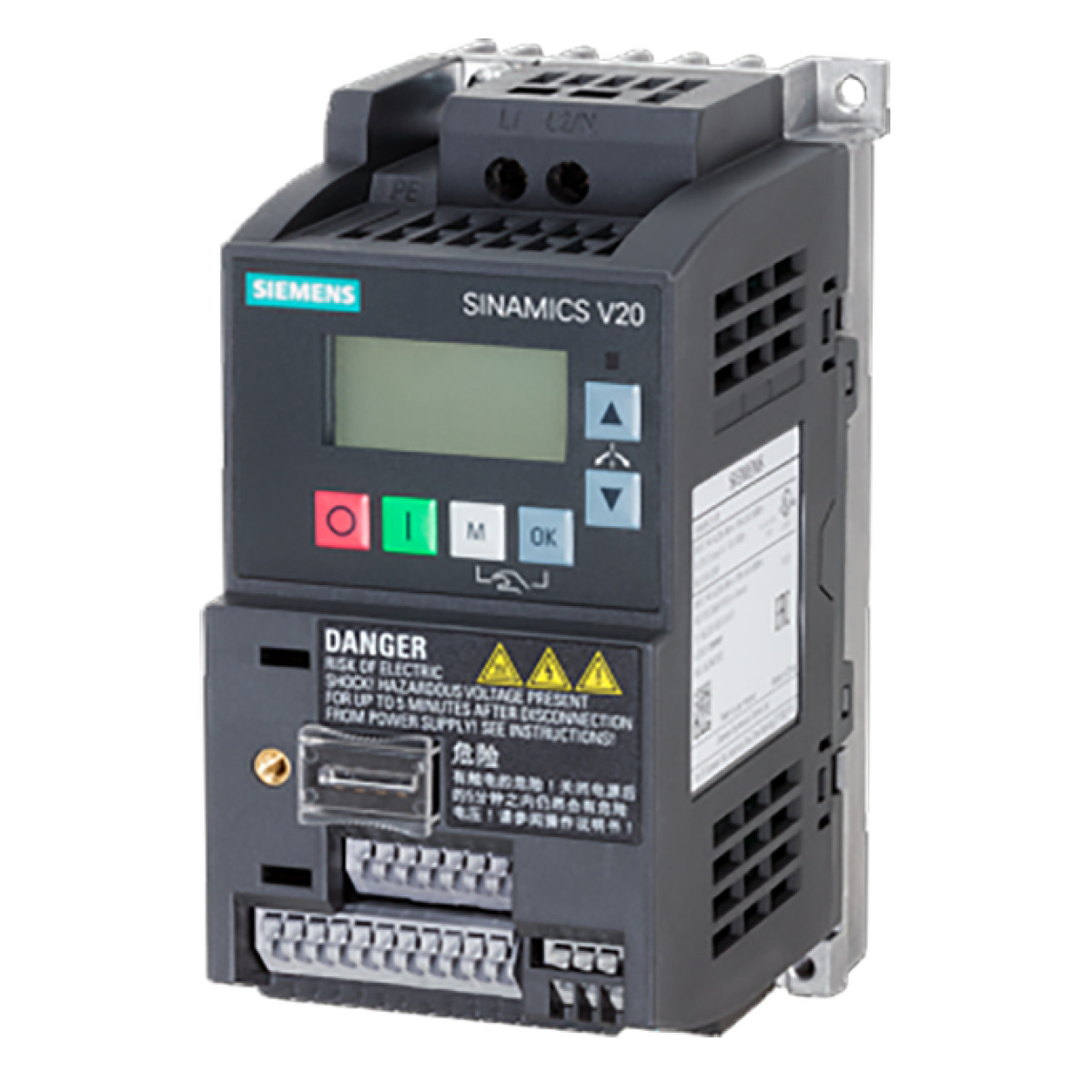

Zum Patent angemeldet DE 10 2015 006 876 A1- Siemens Umrichter SINAMICS V20
- Schnellspannbohrfutter 1 - 13 mm
Eigenschaften
| Norm: | DIN EN 55011 |
|---|---|

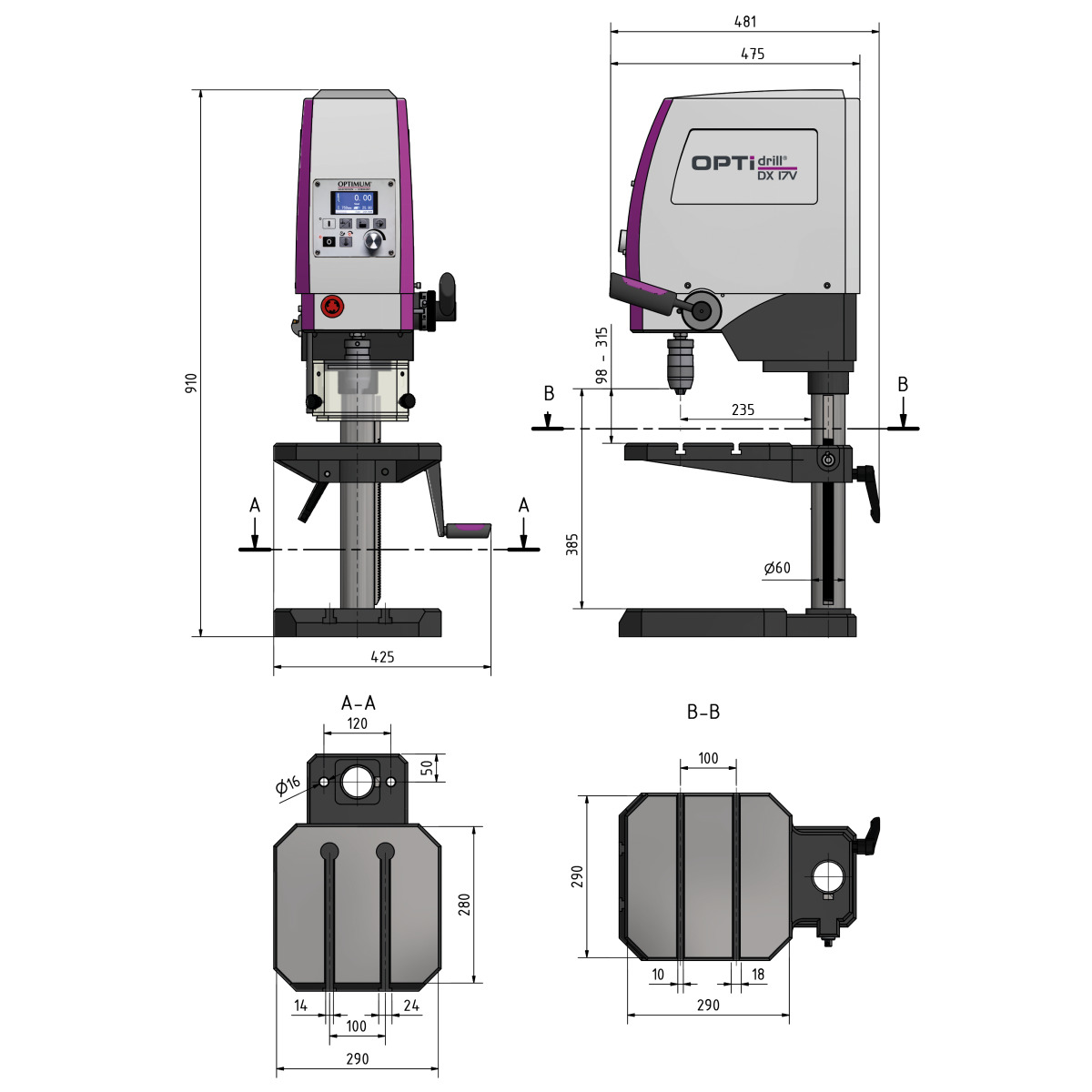

| Abstand Bohrfutter - Bohrtisch max.: | 315 mm |
| Abstand Bohrfutter - Bohrtisch min.: | 98 mm |
| Abstand Bohrfutter - Maschinenfuß max.: | 385 mm |
| Abstand Bohrfutter - Maschinenfuß min.: | 0 mm |
| Anschlussspannung: | 230 V |
| Ausladung: | 235 mm |
| Bohrleistung Stahl (S235JR): | 16 mm |
| Bohrtisch Arbeitsfläche Breite: | 290 mm |
| Bohrtisch Arbeitsfläche Länge: | 290 mm |
| Bohrtisch T-Nuten Abstand: | 100 mm |
| Bohrtisch T-Nuten Anzahl: | 2 |
| Bohrtisch T-Nuten Größe: | 10 mm |
| Breite/Tiefe (Produkt) ca.: | 481 mm |
| Dauerbohrleistung Stahl (S235JR): | 13 mm |
| Drehzahlbereich: | 50 – 4000 min¯¹ |
| EMV-Klasse: | C2 |
| Gewicht (Netto) ca.: | 73 kg |
| Gewindeschneiden Stahl (S235JR): | M8 |
| Höhe (Produkt) ca.: | 910 mm |
| Länge (Produkt) ca.: | 425 mm |
| Leistung Antriebsmotor: | 1,0 kW |
| Maschinenfuß Arbeitsfläche Breite: | 280 mm |
| Maschinenfuß Arbeitsfläche Länge: | 290 mm |
| Maschinenfuß T-Nuten Abstand: | 100 mm |
| Maschinenfuß T-Nuten Anzahl: | 2 |
| Maschinenfuß T-Nuten Größe: | 14 mm |
| Netzfrequenz: | 50 Hz |
| Pinolenhub: | 60 mm |
| Säulendurchmesser: | 60 mm |
| Spindelaufnahme: | MK 2 |
| Steuerung der Drehzahlregelung: | elektronisch regelbar |
